- 小型輕便，容易拆裝及維修，并可有任意位置安裝。
- 結構簡單，緊湊，90°回轉啟閉迅速。
- 操作扭矩小，省力輕巧。
- 流量特性趨于直線，調節性能好。
- 啟閉試驗次數多達數萬次，壽命長。
- 達到完全密封，氣體試驗泄漏為零。
- 選擇不同零部件材質，可適用多種介質。
船用中心型凸耳式手柄蝶閥 JIS F7480簡介
目前 ,中線蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。現有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。船用中心型凸耳式手柄蝶閥 JIS F7480安裝事項
安裝前準備工作：1、安裝前應核對蝶閥之規格、材料是否與設計相符合。
2、并于安裝前將內部之砂塵、異物及雜屑清理干凈，以免造成動作不順或產生泄漏。
3、安裝前其相關之配管應按規定做適當之懸吊固定，以避免安裝后對閥產生不當之應力。
4、配管之兩法蘭面間必須平行對準同心。
5、安裝時蝶閥與法蘭間無需另行加裝墊片。
6、蝶閥與逆止閥或泵浦近接之處，在二者中間使用漸擴接頭，閥盤開關扭轉才不會受到阻 礙。
安裝步驟：
1、安裝前將閥盤先打開10度。（拆卸前亦同）
2、在適當位置設定輔助螺絲，以調整兩法蘭面距離。
3、將蝶閥以不接觸兩法蘭面插入同時穿入其余螺栓。
4、于確定蝶閥中心與法蘭中心同心且閥盤開關位置不受法蘭內徑或相鄰機件阻礙后以對角漸進方式反復鎖緊各螺栓，直到法蘭面接觸到閥體端面。
5、裝置完成后應再度確認全開及全關度。
操作步驟：
1、開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。
2、打開閥查看角度指示盤，避免扭轉超過開啟寬度、關閉位置也不可超過。
3、開關之操作完全以指示器為準，如再加以其它手工具施力時，則角度指示盤及開關器將會損壞。
4、要做配管耐壓試驗時，應將閥打開。
5、配管后凡而長期處于全關狀態，每月應做1~2次的開關動作以免產生固著狀況

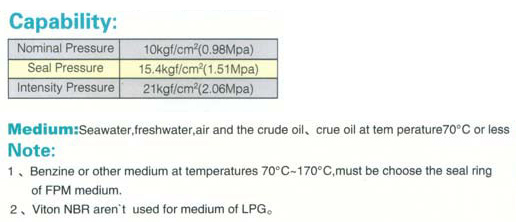

船用中心型凸耳式手柄蝶閥 JIS F7480基本參數
船用中心型凸耳式手柄蝶閥JIS F7480生產標準：日標JIS、公稱壓力：5K、10K、16K、PN、6PN1、0PN16、ANSI150、LB300LB，公稱通徑DN50-DN1200，閥體材質：球墨鑄鐵QT450、鑄鋼ZG230-450、不銹鋼SUS、青銅BZ，閥板：不銹鋼SUS、青銅BZ，閥座：丁晴橡膠NBR，聚四氟乙烯：PTFE、三元乙丙橡膠EPDM、氟橡膠FKM。
連接方式；法蘭；對夾式；凸耳式。
結構型式；中線型，雙偏心型
產品型號： A型、B型、AS型、BS型、CS型、SX型、ES型、QS型、DS型 FSB型、FA型、FB型、FD型、FQ型
產品口徑： DN40-1200
產品壓力：5K 10K 16K 0.6 1.0 1.6Mpa 125LB 150LB 300LB.
閥體材質： 鑄鐵、鑄鋼、不銹鋼,青銅.
閥板材料；不銹鋼，球墨鑄鐵，鋁青銅，鑄鋼。
閥座材料；PTFE FKM
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。
承質閥門擁有生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造船用閥門

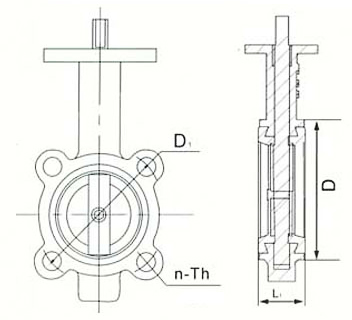

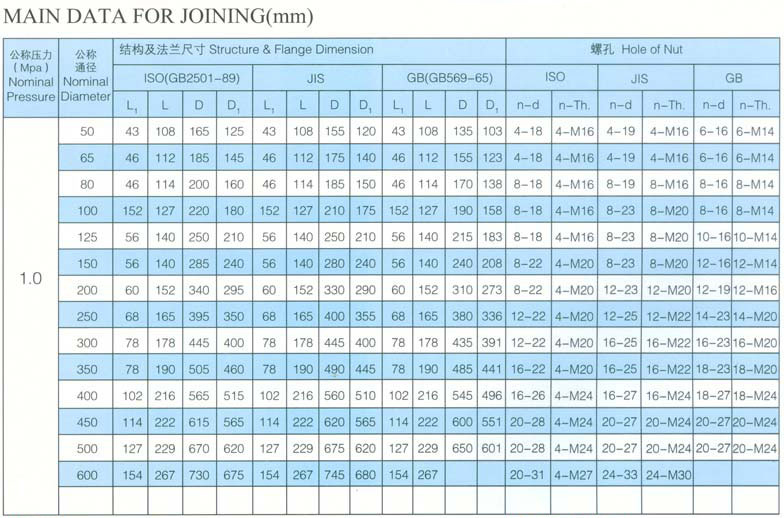

船用中心型凸耳式手柄蝶閥 JIS F7480結構圖與尺寸表
