H41H,H41W不銹鋼升降式止回閥
H41H、H41W不銹鋼升降式止回閥廣泛適用于公稱壓力PN1.6～10.0MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。
船用不銹鋼止回閥CB/T3944-2002安裝注意事項
2、旋轉式止回閥應優先安裝在水平官道上，也可安裝在管內介質自下而上流動的垂直管道上；
3、安裝前應先進行以下工作：
(1)卸掉閥門通道兩端的悶蓋和泡沫板，清潔內腔，去除油垢；
(2)剝?nèi)ラy瓣表面上的油紙，去除閥瓣面上的油垢；
4、安裝時介質的流向必須限制；
5、通過管路的介質不應帶有硬質顆粒，以免損傷密封面；
6、該閥門出廠前以逐臺進行檢驗和試驗合格，安裝單位可直接壓力試驗或安裝使用。
船用不銹鋼止回閥CB/T3944-2002維護保養
1、該閥門應存放在干燥通風的室內，做到防潮、防雨、防銹；2、存放月運輸時啟閉件應處于關閉裝置，同時應做好以下工作：
(1)閥瓣應固定于開啟位置
(2)通徑兩端內口用泡沫板堵塞，端口須用悶蓋塞緊，予以防塵、防銹，保持通道清潔和端面的平整；
(3)汽缸部位進行適當?shù)陌b防護、防震和防碰；
(4)閥門放置時應平穩，氣動驅動裝置朝上，不得相互受擠；
3、長久放置時應定期檢查。每三個月對兩通道、密封面上的污垢和銹跡，焊接口的防護狀況進行檢查，擦拭污垢和銹跡后，重新涂刷防銹油予以防護。
上海承質船用閥門生產的船用不銹鋼止回閥CB/T3944-2002可按中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產，企業積極實施ISO9001：2000質量認證體系，并嚴格按照各技術標準和圖紙?jiān)O(shè)計、生產、檢驗。以優異的品質，完善的服務和及時的交貨贏得了眾多造船、修船企業的一致信賴和好評。并可根據用戶需要提供CCS、LR、ABS、GL、DNV、BV、NK、RINA等世界知名船級社的產品檢驗證書。承質閥門擁有專業的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質船用閥門。

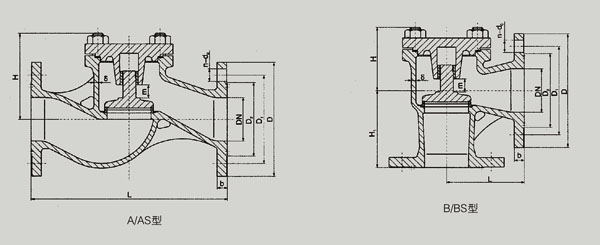

船用不銹鋼止回閥CB/T3944-2002結構圖與尺寸表
性能規范 Technical Data
|
公稱壓力 Nominal Pressure(MPa) |
公稱通徑 Nominal Diameter(mm) |
適用介質 Applicable Medium |
|
1.0 |
65～125 |
淡水、滑油、燃油和 t≤300℃蒸汽 |
|
1.6 |
20～125 |
|
|
2.5 |
20～100 |
主要零部件材質 Materials of Main Parts
|
零件名稱 Parts Name |
材料 Material |
||
|
名稱 Name |
牌號 Marks |
||
|
閥體、閥蓋 Body/Cover |
鑄鋼 Cast Steel |
ZG230-450 |
|
|
閥盤 Disc |
優質碳素鋼 High-quality Carbon Steel |
鋼 25 |
|
|
閥盤密封圈 Disc Seal ring |
焊不銹鋼 Weld Stainless Steel |
H2C r13 |
|
|
閥體密封圈 |
PN≤2.5 |
焊不銹鋼 Weld Stainless Steel |
H1Cr18N19Ti |
|
PN≥4.O |
焊不銹鋼 Weld Stainless Steel |
H2Cr13 |
|
PN1.0、1.6MPa的A型、B型基本尺寸 Dimensions
| 公稱 壓力 PN (MPa) |
公稱 通徑 DN(mm) |
結構尺寸 Structure Dimension |
壁厚 Thickness | 法蘭 Flange |
螺栓 Bolt |
升程 Lift Range m |
參考重量 Weight(kg) | ||||||||||
| L | H≈ | H1 | |||||||||||||||
| A型 | B型 | A型 | B型 | B型 | D | D1 | D2 | d0 | b | n個 | Th | A型 | B型 | ||||
| 1.0 | 65 | 290 | 1 15 | 124 | 91 | 115 | 6 | 155 | 123 | 104 | 15 | 14 | 6 | M14 | 18 | 12.5 | 10.6 |
| 80 | 310 | 125 | 151 | 110 | 125 | 7 | 170 | 138 | 118 | 15 | 14 | 8 | M14 | 24 | 15.6 | 14.4 | |
| 100 | 350 | 150 | 165 | 116 | 135 | 8 | 190 | 158 | 138 | 15 | 14 | 8 | M14 | 35 | 24.5 | 19.9 | |
| 125 | 400 | 175 | 184 | 124 | 155 | 8 | 215 | 183 | 164 | 15 | 14 | 10 | M14 | 44 | 31 9 | 27.5 | |
| (1.6) 2.5 | 20 | 150 | 75 | 84 | 70 | 75 | 6 | 95 | 68 | 48 | 13 | 11 | 4 | M12 | 7 | 3.3 | 3.2 |
| 25 | 160 | 80 | 84 | 70 | 80 | 6 | 105 | 73 | 56 | 13 | 12 | 4 | M12 | 7 | 3.9 | 3.8 | |
| 32 | 180 | 85 | 90 | 70 | 85 | 6 | 115 | 83 | 64 | 15 | 13 | 6 | M14 | 9 | 5.8 | 5 1 | |
| 40 | 200 | 90 | 99 | 75 | 90 | 7 | 125 | 93 | 74 | 15 | 13 | 6 | M14 | 11 | 7.1 | 6.3 | |
| 50 | 230 | 95 | 110 | 81 | 95 | 7 | 135 | 103 | 84 | 15 | 13 | 6 | M14 | 14 | 8.8 | 8.5 | |
| 65 | 290 | 1 15 | 128 | 94 | 115 | 7 | 170 | 132 | 110 | 17 | 15 | 8 | M16 | 18 | 13.5 | 11.5 | |
| 80 | 310 | 125 | 156 | 115 | 125 | 7 | 185 | 147 | 126 | 17 | 16 | 8 | M16 | 24 | 18 | 16.9 | |
| 100 | 350 | 150 | 158 | 119 | 135 | 8 | 205 | 167 | 146 | 17 | 15 | 10 | M16 | 35 | 26.3 | 22.7 | |
PN1.6、2.5MPa的AS型、BS型基本尺寸 Dimensions
| 公稱 壓力 PN (MPa) |
公稱 通徑 DN(mm) |
結構尺寸 Structure Dimension |
壁厚 Thickness |
法蘭 Flange | 法蘭 Flange |
升程 Lift Range m |
參考重量 Weight(kg) | ||||||||||
| L | H≈ | H1 | |||||||||||||||
| AS型 | BS型 | AS型 | BS型 | BS型 | D | D1 | D2 | d0 | b | n個 | Th | AS型 | BS型 | ||||
| (1.0) 1.6 | 100 | 350 | 175 | 158 | 119 | 175 | 8 | 220 | 180 | 158 | 18 | 22 | 8 | M16 | 28 | 30.4 | 28.1 |
| 125 | 400 | 200 | 184 | 124 | 200 | 8 | 250 | 210 | 184 | 18 | 22 | 8 | M16 | 35 | 39.6 | 35.2 | |
| (1.6) 2.5 | 20 | 150 | 95 | 84 | 70 | 95 | 6 | 105 | 75 | 58 | 14 | 16 | 4 | M12 | 7 | 4.2 | 4.2 |
| 25 | 160 | 100 | 84 | 70 | 100 | 6 | 115 | 85 | 68 | 14 | 16 | 4 | M12 | 7 | 4.9 | 5 | |
| 32 | 180 | 105 | 90 | 70 | 105 | 6 | 140 | 100 | 78 | 18 | 18 | 4 | M16 | 9 | 8.4 | 7.9 | |
| 40 | 200 | 115 | 99 | 75 | 115 | 7 | 150 | 1 10 | 88 | 18 | 18 | 4 | M16 | 12 | 8.9 | 8.8 | |
| 50 | 230 | 125 | 110 | 81 | 125 | 7 | 165 | 125 | 102 | 18 | 20 | 4 | M16 | 15 | 10.4 | 10 1 | |
| 65 | 290 | 145 | 128 | 94 | 145 | 7 | 185 | 145 | 122 | 18 | 22 | 8 | M16 | 19 | 16.6 | 15.3 | |
| 80 | 310 | 155 | 156 | 115 | 155 | 7 | 200 | 160 | 133 | 18 | 24 | 8 | M16 | 23 | 22.1 | 20 | |
| 100 | 350 | 175 | 158 | 119 | 175 | 8 | 235 | 190 | 158 | 22 | 24 | 8 | M20 | 28 | 31 5 | 29.2 | |
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的船用不銹鋼止回閥CB/T3944-2002性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
