船用法蘭鑄鋼止回閥GB/T586-1999

產品名稱：船用法蘭鑄鋼直通直角止回閥GB/T596-1999
型式：直通：A型，AS型，直角：B型，BS型。
公稱壓力： (MPa) 0.6-10.0，
公稱通徑：(am)DN20-DN1200，
適用介質：海水、淡水、滑油、燃油和 t≤250℃蒸汽
上海承質閥門制造有限公司是生產船用法蘭鑄鋼止回閥GB/T586-1999廠家，可提供各種止回閥規格型號,圖片,價格,尺寸,圖紙。

產品咨詢熱線：18717746989

產品詳細

船用法蘭鑄鋼止回閥GB/T586-1999

止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門。屬自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥。閥瓣運動方式分為升降式和旋啟式。升降式止回閥與截止閥結構類似，僅缺少帶動閥瓣的閥桿。

止回閥分類

啟閉件靠介質流動的力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

止回閥結構分類

按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種： 1.升降式止回閥分為立式和臥式兩種。 2.旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。 3.蝶式止回閥為直通式。以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、焊接連接和對夾連接四種。

止回閥材質分類

1.鑄鐵止回閥 2.黃銅止回閥 3.不銹鋼止回閥 4.碳鋼止回閥 5.鍛鋼止回閥

止回閥功能分類

1.DRVZ靜音式止回閥 2.DRVG 靜音式止回閥 3.NRVR靜音式止回閥 4.SFCV橡膠瓣逆止閥 5.DDCV雙瓣逆止閥

止回閥注意事項

1、在管道系統中不要讓止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。

上海承質船用閥門生產的船用法蘭鑄鋼止回閥GB/T586-1999可按中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產，企業積極實施ISO9001：2000質量認證體系，并嚴格按照各技術標準和圖紙設計、生產、檢驗。以優異的品質，完善的服務和及時的交貨贏得了眾多造船、修船企業的一致信賴和好評。并可根據用戶需要提供CCS、LR、ABS、GL、DNV、BV、NK、RINA等世界知名船級社的產品檢驗證書。承質閥門擁有生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質船用閥門。
船用法蘭鑄鋼止回閥 GB/T586-1999 TEL:18717746989

船用法蘭鑄鋼止回閥 GB/T586-1999
Marine Cast Steel Flanged Check Valves GB/T 586-1999
性能規范Technical Data

公稱壓力 Nominal Pressure (MPa)	公稱通徑 Nominal Diameter (mm)	適用介質 Applicable Medium
1.0	65-125	海水、淡水、滑油、燃油和t≤220℃的蒸汽 Sea water,Fresh water， Fuel oil and steam (t≤220℃)
1.6	20-125
2.5	20-100

主要零件材料 Material of main parts

名稱 name	材料 material	牌號Marks
閥體、閥蓋 body cover	鑄鋼 Cast Steel	ZG230-45
閥盤disc	優質碳素鋼 Carbon Steel	鋼25
密封圈 seal ring	焊不銹鋼 Weld Stainless Steel	H2Cr13

型式Type: AAS, BBS

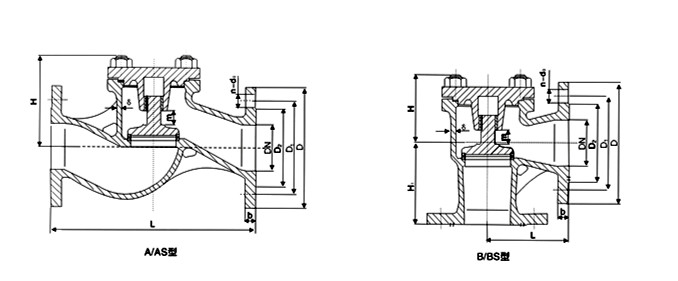

船用法蘭鑄鋼止回閥GB/T586-1999（圖1）

PN1.0、1.6MPa的A型、B型基本尺寸 Dimensions

公稱壓力 PN （MPa）	公稱通徑 DN（mm）	結構尺寸 Structure Dimension					壁厚Thickness	法蘭 Flange					螺栓 Bolt		升程 Lift Range m	參考重量Weight（kg）
		L		H≈		H1		法蘭 Flange					螺栓 Bolt			參考重量Weight（kg）
		A型	B型	A型	B型	B型		D	D1	D2	d0	b	n個	Th		A型	B型
1.0	65	290	1 15	124	91	115	6	155	123	104	15	14	6	M14	18	12.5	10.6
	80	310	125	151	110	125	7	170	138	118	15	14	8	M14	24	15.6	14.4
	100	350	150	165	116	135	8	190	158	138	15	14	8	M14	35	24.5	19.9
	125	400	175	184	124	155	8	215	183	164	15	14	10	M14	44	31 9	27.5
（1.6） 2.5	20	150	75	84	70	75	6	95	68	48	13	11	4	M12	7	3.3	3.2
	25	160	80	84	70	80	6	105	73	56	13	12	4	M12	7	3.9	3.8
	32	180	85	90	70	85	6	115	83	64	15	13	6	M14	9	5.8	5 1
	40	200	90	99	75	90	7	125	93	74	15	13	6	M14	11	7.1	6.3
	50	230	95	110	81	95	7	135	103	84	15	13	6	M14	14	8.8	8.5
	65	290	1 15	128	94	115	7	170	132	110	17	15	8	M16	18	13.5	11.5
	80	310	125	156	115	125	7	185	147	126	17	16	8	M16	24	18	16.9
	100	350	150	158	119	135	8	205	167	146	17	15	10	M16	35	26.3	22.7

PN1.6、2.5MPa的AS型、BS型基本尺寸 Dimensions

公稱壓力 PN （MPa）	公稱通徑 DN（mm）	結構尺寸 Structure Dimension					壁厚 Thickness	法蘭 Flange					法蘭Flange		升程 Lift Range m	參考重量Weight（kg）
		L		H≈		H1		法蘭 Flange					法蘭Flange			參考重量Weight（kg）
		AS型	BS型	AS型	BS型	BS型		D	D1	D2	d0	b	n個	Th		AS型	BS型
（1.0） 1.6	100	350	175	158	119	175	8	220	180	158	18	22	8	M16	28	30.4	28.1
（1.0） 1.6	125	400	200	184	124	200	8	250	210	184	18	22	8	M16	35	39.6	35.2
（1.6） 2.5	20	150	95	84	70	95	6	105	75	58	14	16	4	M12	7	4.2	4.2
	25	160	100	84	70	100	6	115	85	68	14	16	4	M12	7	4.9	5
	32	180	105	90	70	105	6	140	100	78	18	18	4	M16	9	8.4	7.9
	40	200	115	99	75	115	7	150	1 10	88	18	18	4	M16	12	8.9	8.8
	50	230	125	110	81	125	7	165	125	102	18	20	4	M16	15	10.4	10 1
	65	290	145	128	94	145	7	185	145	122	18	22	8	M16	19	16.6	15.3
	80	310	155	156	115	155	7	200	160	133	18	24	8	M16	23	22.1	20
	100	350	175	158	119	175	8	235	190	158	22	24	8	M20	28	31 5	29.2

聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的船用法蘭鑄鋼止回閥GB/T586-1999性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

· 電話：18717746989
· 郵箱：sales@shczvalve.com
承質訂貨須知：
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會為您審核與分析。我們可以為您提供解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域，為您提供船用閥門知識、服務、技術顧問。
