截止閥的種類、結構形式和設計標準
欄目：公司動態 發布時間：2021-07-23
截止閥常用種類有：鑄鋼截止閥、鍛鋼截止閥、壓力自密封鍛鋼截止閥、波紋管密封截止閥、角式高壓截止閥、襯里截止閥、雙向三通截止閥、放料閥、三通截止閥、水封截止閥、料漿閥、角式節流閥、鈦材截止閥、壓力表截止閥等。
截止閥的種類、結構形式和設計標準
截止閥常用種類有：鑄鋼截止閥、鍛鋼截止閥、壓力自密封鍛鋼截止閥、波紋管密封截止閥、角式高壓截止閥、襯里截止閥、雙向三通截止閥、放料閥、三通截止閥、水封截止閥、料漿閥、角式節流閥、鈦材截止閥、壓力表截止閥等。
|
截止閥種類
|
截止閥結構形式
|
采用設計標準
|
||
|

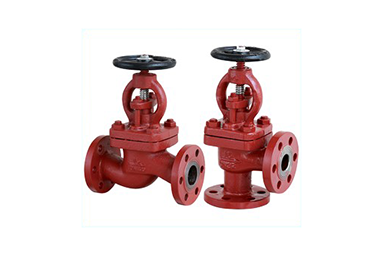

鑄鋼截止閥
|
1、流道：角式、直通、直流（Y型）三種 2、閥體與閥蓋的連接：法蘭 3、連接端：法蘭或對焊 4、可以采用多種型式的閥瓣，常規為明桿結構，少數口徑較小的截止閥采用暗桿結構 |
GB/T 12235-2007
API 6D ASME B16.34-2004 BS 5160-1989 BS 1873-1999 MSS-SP-42-1999 JPI-7S-46-1999
JIS B2071-1999
JIS B2072-1999
JIS B2081-1999
JIS B2082-1999
|
||
|
|
鍛鋼截止閥
|
1、流道 JB/T 7746-1995：縮孔 BS5352-1999：通孔或縮孔（class150～800）； 通孔（class1500） JPI-7S-36-1999：通孔 2、閥體和閥蓋的連接：法蘭、螺紋或焊接 3、連接端 JB/T 7746-1995：內螺紋、承插焊或法蘭 BS5362-1999：內螺紋、承插、法蘭和對焊 JPI-7S-36-1999：內螺紋、承插 |
JB/T 7746-1995
BS 5352-1999
JPI-7S-36-1999
|
|
|
壓力自密封鍛鋼截止閥
|
1、流道：縮孔 2、閥體與閥蓋的連接：內壓自封式 3、連接端：對焊、法蘭或承插 |
ASME B16.34-2004
|
||
|
波紋管密封截止閥
|
1、流道：角式、直通、直流（Y型）三種 2、閥體與閥蓋的連接：法蘭 3、連接端：法蘭或對焊 4、可以采用多種型式的閥瓣，通常為明桿，也有少數口徑較小的閥門采用暗桿 5、波紋管和填料雙重閥桿密封 |
ASME B16.34-2004
|
||
|
角式高壓截止閥
|
1、流道：角式 2、閥體與閥蓋的連接：螺紋、卡箍或焊接 3、可采用多種型式的閥瓣，對于超高壓閥門，通常采用內壓自平衡的閥瓣 4、閥體可采用整體式，兩件式 5、連接端：法蘭或對焊 |
GB/T 12235-2007
ASME B16.34-2004 |
||
|
襯里截止閥
|
1、流道：角式、直通、直流（Y型）三種 2、閥體與閥蓋的連接：法蘭 3、連接端：法蘭或對焊 4、襯里材料為橡膠、塑料等 |
ASME B16.34-2004
|
||
|
雙向三通截止閥
|
1、流道：雙向三通流道 2、閥體與閥蓋的連接：法蘭 3、連接端：法蘭或對焊 |
ASME B16.34-2004
|
||
|
放料閥
|
1、流道：直通式 2、連接端：法蘭 3、閥瓣：上展式或下展式 4、閥體與閥蓋的連接：法蘭 |
ASME B16.34-2004
|
||
|
三通截止閥
|
1、流道：三通 2、連接端：法蘭 3、閥瓣：平面密封 |
ASME B16.34-2004
|
||
|
水封截止閥
|
1、流道：直流 2、連接端：承插焊、對焊 3、閥體與閥蓋：均為鍛造，有個鉻鎳鋼或碳鋼 4、閥瓣：錐面密封（DN10～25），平面密封（DN32～200） |
GB/T 12235-2007
ASME B16.34-2004
E101-1999 |
||
|
料漿閥
|
1、流道：直流 2、連接端：法蘭 3、閥體結構：分左右閥體中間夾閥座，左右閥體用螺栓連接 4、閥體與支架連接：采用螺栓連接 5、閥蓋：class150整體鍛造，class300、class400分體式，采用支柱連接 6、閥瓣：錐面密封成平面密封，或節流式密封面堆焊硬質合金 |
GB/T 12235-2007
ASME B16.34-2004
|
||
|
角式節流閥
|
1、流道：直角 2、連接端：法蘭 3、閥體與閥蓋：為鍛造節流型式，套筒鉆孔、活塞在套筒中上下移動起到調節流量作用 4、閥體、閥蓋連接“螺栓連接 |
API 6A-2002
|
||
|
鈦材截止閥
|
1、流道：直通 2、閥體、閥蓋、填料箱、閥瓣、閥桿為鈦材 3、閥體、閥蓋連接：螺栓連接 4、閥瓣為平面密封 |
GB/T 12235-2007
|
||
|
壓力表截止閥
|
1、流道：直流、直角、三通 2、閥體與閥蓋的連接：整體鍛造或螺紋 3、連接端：外螺紋、卡箍 4、閥瓣：有錐面和平面兩種 |
