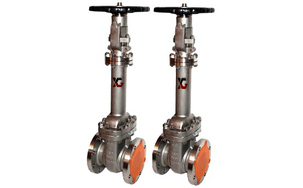

波紋管閘閥采用先進高性能金屬波紋管+填料雙重密封技術制造,杜絕了普通閘閥單一的密封填料出現老化泄露的缺點,不但提高了使用效能，大幅度增加使用上的安全性、可靠性,同時也減低了維修費用及次數。其關鍵部件金屬波紋管,下端于閥桿組件采用滾焊技術焊接,上端與連接板滾焊焊接,在流體介質和大氣之間形成一個金屬屏障,確保閥桿部位零泄露。閥蓋上的加脂接頭可直接對閥桿、螺母和軸套進行潤滑。
       波紋管閘閥產品廣泛應用于：石油化工、化纖紡織、電廠、鋼廠、塑料造紙、熱油系統、蒸汽系統、冷熱水系統等行業和工況。

波紋管閘閥特點：雙層波紋管、維修方便、雙重密封、位置指示
波紋管閘閥應用場合：電站、天然氣、氨、真空、冷凍系統、熱油系統、熱水
設計制造標準：GB12234、API6D；

結構長度標準：GB1221、ANSI B16.10；

法蘭標準：JB79、ANSI B16.5；

檢驗試驗標準：GB12937、API 598

波紋管閘閥技術規范:

公稱壓力	殼體試驗壓力	密封試驗壓力	適用溫度	介質
1.6MPa	2.4MPa	1.76MPa	GG:-10~300 CS:-29~425 SS:-59~540	水 蒸汽 油品

 波紋管閘閥適用范圍、采用標準、材質、特點

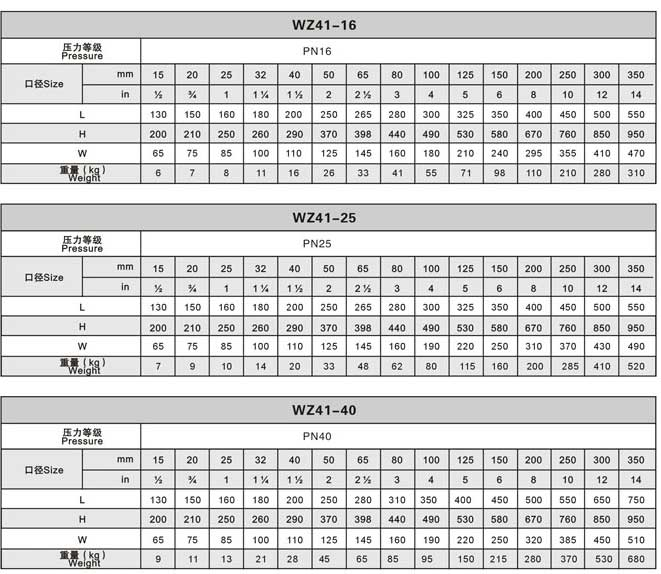

 波紋管閘閥尺寸圖:

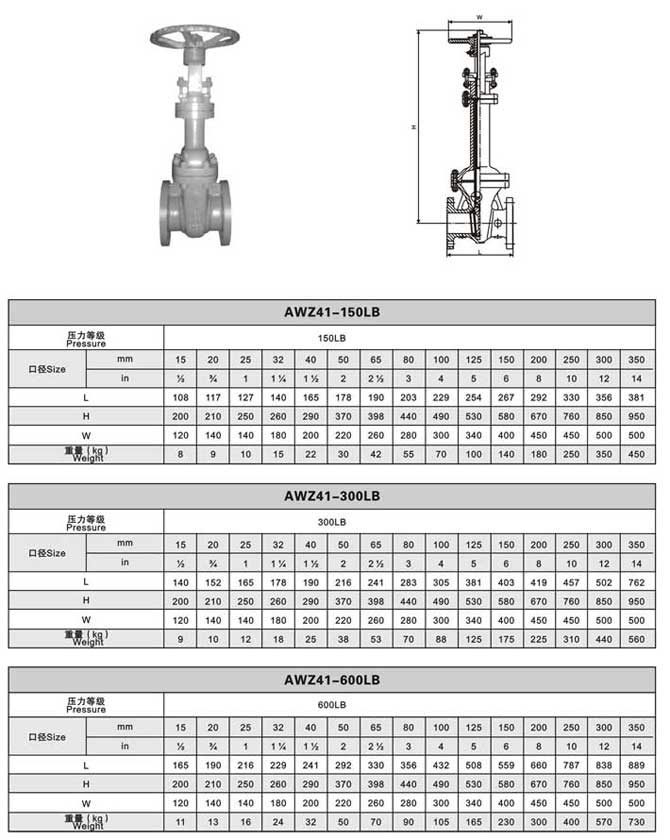

美標波紋管閘閥尺寸圖:
