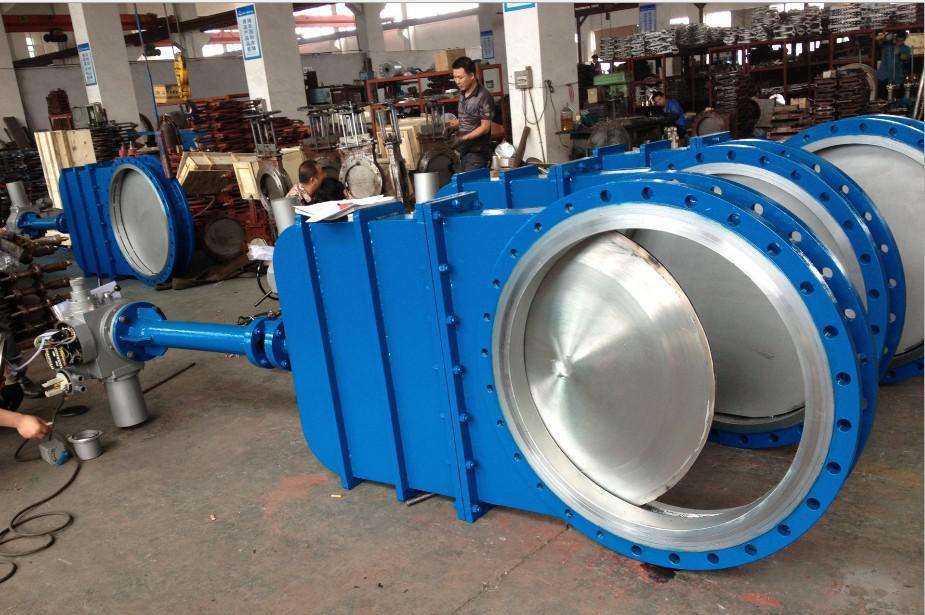

| 產品名稱: | 電動漿液閥 |
|
Z973X |
|
|

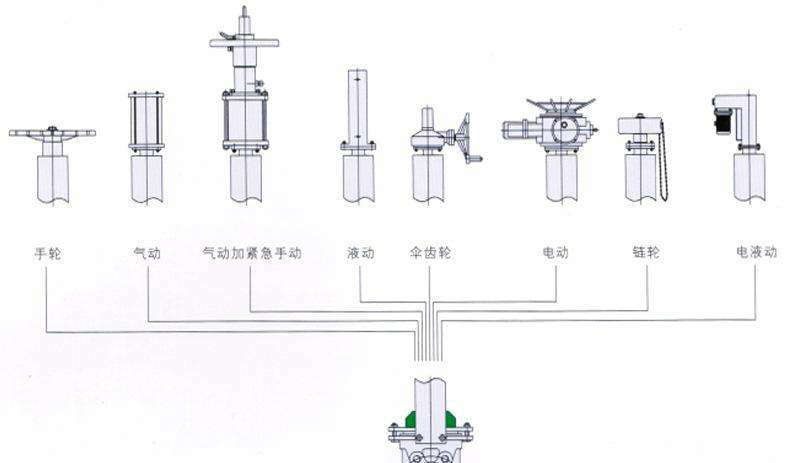

電動,氣動,手動 |
|
對夾式 |
|
|
閘板 |
|
軟密封,硬密封 |
|
|
0.6-1.6MPa |
|
DN50-DN1200 |
|
|
鑄鐵,鑄鋼,不銹鋼等 |
|
承質品牌 |
1、采用對夾式結構,體積小,重量輕。
2、完全敞開的通道,可以防止介質在閥內沉積。
3、新研制的U型封存圈,可發保證閥門的良好密封性。
4、閘板的外密封 性,則是通過嵌在閥體內只有彈性的密封條來實現,并可借助f螺釘,壓板進行調整。
5、流阻小。
6、安裝裝維修方便。


電動漿液閥 零件材料
| 閥體 | 灰鑄鐵/鑄鋼/不銹鋼/高溫鋼等 |
|---|---|
| 閘板 | 鉻鎳鈦不銹鋼/等 |
| 閥體密封圈 | 合成橡膠或PTFE/等 |
| 閥桿 | 鉻不銹鋼/等 |
| 支架 | 碳素鋼/等 |
| 填料 | PTFE/等 |
1、電源:電機為三相交流,380V(特殊訂貨660V或220V),50Hz(特殊訂貨60Hz);控制線為220V,50Hz(特殊訂貨60Hz);遠程控制為24VDC。
2、工作環境:
(1)環境溫度:-20~+60(特殊訂貨-60~+80)。
(2)相對濕度:≤90%(25時)。
(3)普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所 ;防爆型產品有dI和dIIBT4兩種,dI適用于煤礦非采掘工作面;dIIBT4用于工廠,適用于環境為IIA、IIB級T1~T4組的爆炸性氣體混合物。(詳見GB3836.1)
電動漿液閥 設計標準
| 設計制造 |
JB/T |
|---|---|
| 結構長度 |
GB/T |
| 法蘭連接尺寸 |
GB/T |
| 閥門檢查和試驗 |
GB/T |
| 公稱壓力(MPa) | 密封試驗 | 殼體試驗 | 工作溫度() | 適用介質 |
|---|---|---|---|---|
| 0.6MPa | 0.66MPa | 0.9MPa | -10~120 | 泥漿、煤渣、紙漿、糧漿、粒狀物、糊劑等介質 |
| 1.0MPa | 1.5MPa | 1.5MPa |
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式,電-關式)
盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
|
聲明:【電動漿液閥規格尺寸型號Z973X/電動漿液閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供,如何選擇適用的電動漿液閥規格尺寸型號Z973X/電動漿液閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答! |
