| 產品名稱： | 電動平板閘閥 |
|
Z943F |
|
|
電動,手動 |
|
法蘭,焊接 |
|
|
閘板式 |
|
軟密封,硬密封 |
|
|
1.6-6.4Mpa |
|
DN50-800 |
|
|
鑄鋼,不銹鋼,合金鋼等 |
|
承質品牌 |
1. 石油、天然氣的輸送管線，選用單閘板或雙閘板的平板閘閥。如需清掃管線的，選用單閘板或雙閘板帶導流孔的明桿平板閘閥。
2. 成品油的輸送管線和貯存設備，選用無導流孔的單閘板或雙閘板的平板閘閥。
3. 石油、天然氣的開采井口裝置，選用暗桿浮動閥座帶導流孔的單閘板或雙閘板的平板閘閥，大多為API16A標準，壓力等級為API2000、 API3000、API5000、API10000、API15000、API20000。
4. 帶有懸浮顆粒介質的管道，選用刀型平板閘閥。
5. 城市煤氣輸送管線，選用單閘板或雙閘板軟密封明桿平板閘閥。
6. 城市自來水工程，選用單閘板或雙閘板無導流孔明桿平板閘閥。
電動平板閘閥,電動帶導流孔平板閘閥,電動無導流孔平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。
1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
|
設計規范 |
結構長度 |
連接法蘭 |
試驗與檢驗 |
壓力-溫度 |
產品標識 |
|
JB/T5298 |
JB/T5298 |
JB/79 |
JB/T5298 |
GB9131 |
GB/T12220 |
|
API6D |
API6D |
ANSI-16.5 |
API6D |
ANSI |
MSS |
|
設計等級 |
常溫下試驗壓力（MPa） |
適用溫度 |
適用介質 |
|||||||
|
殼體 |
左密封 |
左密封 |
低壓密封 |
“G”型 |
“D”型 |
普通型 |
“抗流”型 |
“基本”型 |
||
|
公稱壓力PN（MPa） |
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
-29～50 |
-45～21 |
-2～121 |
H2S和CO2總含量大于500mg/m2的介質 |
石油天然氣、水等 |
|
2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
||||||
|
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
||||||
|
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
||||||
|
磅級Lb |
150 |
3.0 |
2.2 |
2.2 |
0.6 |
|||||
|
300 |
7.7 |
5.6 |
5.6 |
0.6 |
||||||
主要零部件材料：
|
閥門/閥蓋 |
WCB |
WC6 |
A352-LCB |
A351-CF8M |
|
閘板 |
2Cr13+ENP |
20CrMoV+STL |
ANSO410+ENP |
ANSI316+ENP |
|
閥桿 |
2Cr13 |
2Cr13 |
A182-A6a |
A182-A316S |
|
閥座 |
25+PTFE |
20CrMoV+STL |
A105+PTFE |
A182-F316+PTFE |
|
填料 |
NBR/FPM |
柔性石墨/Flexible |
/PTFE+FPM |
|
|
墊片 |
- |
|||
|
螺栓 |
35 |
35CrMo |
A193-B7M |
A193-B8 |
|
適用介質 |
水、油口、蒸汽 |
蒸汽、油品 |
丙烷、乙希 |
酸類 |

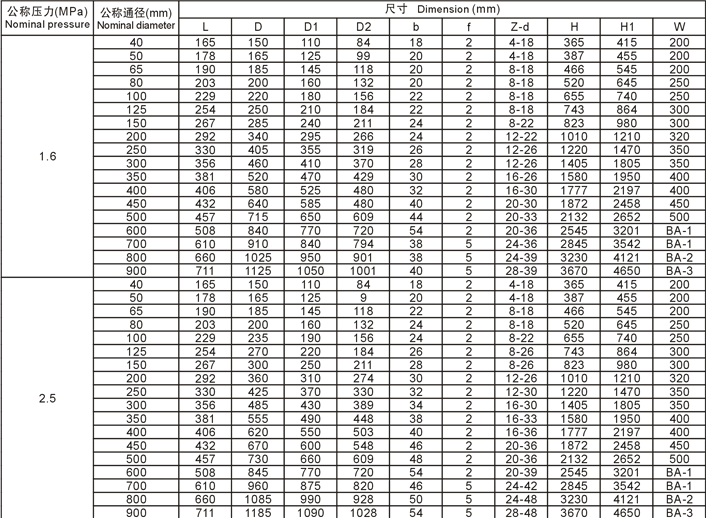

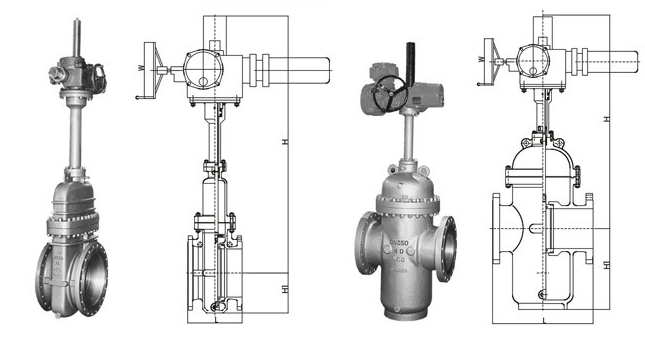

電動平板閘閥的外形及尺寸：
|
聲明：【電動平板閘閥尺寸規格型號Z943F/Y電動帶導流孔平板閘閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的電動平板閘閥尺寸規格型號Z943F/Y電動帶導流孔平板閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
