保溫閘閥 |
|
BZ41H/W |
|
|
手輪 |
|
法蘭 |
|
|
夾套 |
|
硬密封 |
|
|
1.6-16Mpa |
|
DN15-250 |
|
|
WCB,不銹鋼,合金鋼等 |
|
承質品牌 |
保溫閘閥,保溫夾套閘閥作用是用于一些保溫介質的控制閥門，采用保溫設計能夠防止導熱油、蒸汽等介質在常溫下凝固或者結晶。此產品是在普通的閘閥的基礎上焊接保溫夾套，在有的地方也稱之為夾套閘閥，在閥體兩側都裝有接口根據需要采用法蘭或者螺紋的形式連接。保溫閘閥是保溫閥門當中最常的產品，能夠廣泛的應用在石油、冶金、瀝青、化工等項目當中。
一、保溫閘閥,保溫夾套閘閥執行標準：
設計與制造：GB12234
法蘭尺寸：JB/T79 GB9113
壓力溫度：GB9131
結構長度：GB12221
對焊連接尺寸：－
檢驗與試驗：GB13927

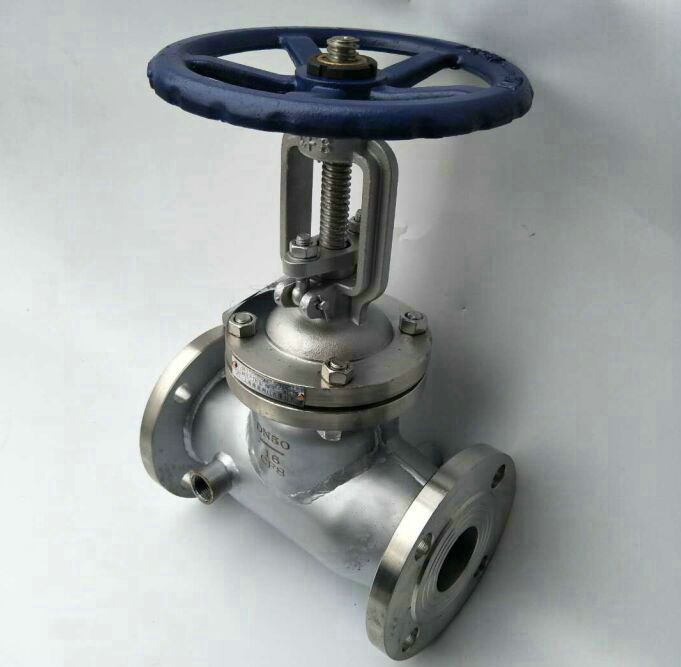

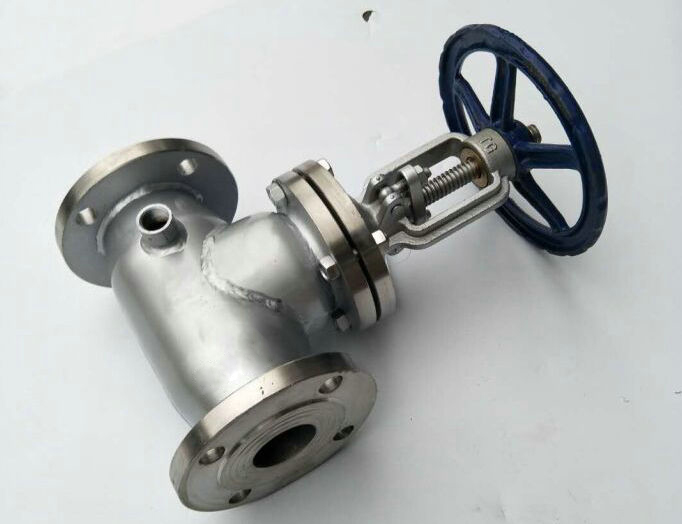

保溫閘閥,保溫夾套閘閥BZ41H/W實物圖
標準規范
|
設計制造 |
結構長度 |
連接法蘭 |
壓力溫度等級 |
試驗與檢驗 |
|
GB12234 |
GB12221-89 |
ANSI B16.5 |
GB9131 |
JB/T 9092 |
產品特點
1 夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。
2 連接法蘭尺寸比同一規格普通閥門的連接法蘭大一到兩個規格，結構長度與同規格的普通閥門相同。
3 夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
性能規范
| 型號 | 公稱壓力 | 試驗壓力(MPa) | 工作溫度 | 適用介質 | ||
| 強度(水)(MPa) | 密封(水)(MPa) | 低壓密封(空氣)(MPa) | ||||
|
BZ41H-16C BZ41W-16P(R) |
1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 酸、堿、濾清類 |
|
BZ41H-25C BZ41W-25P(R) |
2.5 | 3.8 | 2.8 | 0.6 | ≤550 | 酸、堿、濾清類 |
|
BZ41H-40C BZ41W-40P(R) |
4.0 | 6.0 | 4.4 | 0.6 | ≤450 | 酸、堿、濾清類 |
|
BZ41H-64C BZ41W-64P(R) |
6.4 | 9.6 | 7.0 | 0.6 | ≤300 | 酸、堿、濾清類 |
主要零件材料
|
零件名稱 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
|
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
閘板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
|
閥桿 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
ooCr17Ni14Mo2 |
1Cr13 |
|
填料 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨Graphite |
|
墊片 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨+304 |
|
壓蓋 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
填料壓環 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |

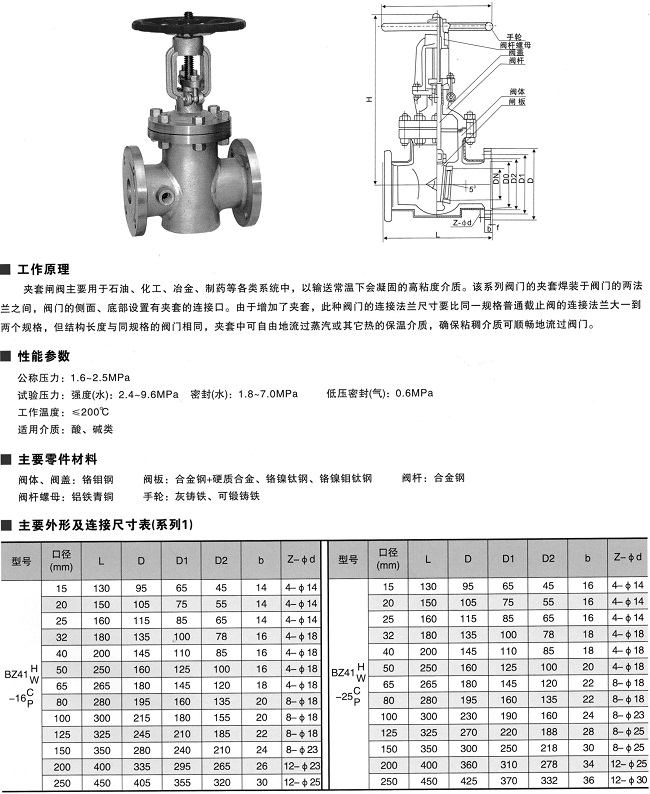

保溫閘閥,保溫夾套閘閥相關尺寸圖:
|
聲明：【保溫閘閥尺寸型號保溫夾套閥門BZ41W】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的保溫閘閥尺寸型號保溫夾套閥門BZ41W產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
