氣動調節蝶閥 |
|
ZSRW |
|
|
氣動,電動,手動 |
|
對夾式,法蘭式 |
|
|
中線,雙偏心,三偏心 |
|
軟密封,硬密封 |
|
|
1.0MPa-4.0MPa |
|
DN50-1000 |
|
|
鑄鐵,球墨鑄鐵,WCB,不銹鋼等 |
|
承質品牌 |

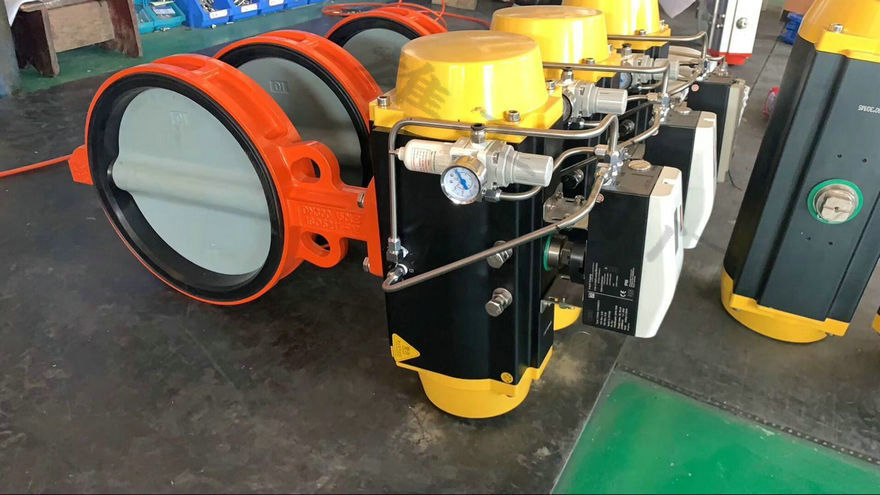

氣動調節蝶閥,智能氣動蝶閥用高精度氣動執行器與高性能密封蝶閥閥體組成。氣動調節蝶閥具有結構簡單緊湊,加工方便,易制成大口徑,具有自清洗作用,阻力系數小,流通能力大。外加配閥門定位器,輸入控制信號(4-20mADC)及0.4-0.7MPa的氣源即可控制運轉。氣動調節蝶閥適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達零泄露),高溫高壓工況可選用三偏心硬密封閥體。氣動調節蝶閥是自動化控制系統中調節流量和截斷流體的最佳裝置。因此氣動調節蝶閥被廣泛地應用到介質溫度≤550的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
氣動調節蝶閥,智能氣動蝶閥產品特點
(1)簡單、體積小、重量輕、流阻小、流量系數大,密封性能好。調節范圍大。是自動化控制系統中儀表的執行單元。
(2)智能氣動蝶閥采用電-氣閥門定位器,以電信號和壓縮空氣為動力,接受控制系統輸入的4-20mA DC電流信號,由調節器將壓縮空氣,轉換成氣源壓力信號輸入輸出,改變閥板的旋轉角度(0-90°任意角度),具有較好的調節控制流量等參數。
(3)氣動執行機構采用活塞式氣缸及曲臂轉換結構,輸出力矩大,體積精小,采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸,無油潤滑,磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑,確保傳動軸不摩損。
主要技術參數
| 公稱通徑 | DN(mm) | 50~1200 | ||||
|---|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 水、蒸氣、油品、酸類腐蝕性等。 | |||||
| 適用溫度 | 碳鋼 :-29~600 不銹鋼-40~600 | |||||
氣動調節蝶閥 主要零件材質
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼 |
| 密封圈 | 不銹鋼、聚內脂、抗磨材料 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | 柔性石墨 |

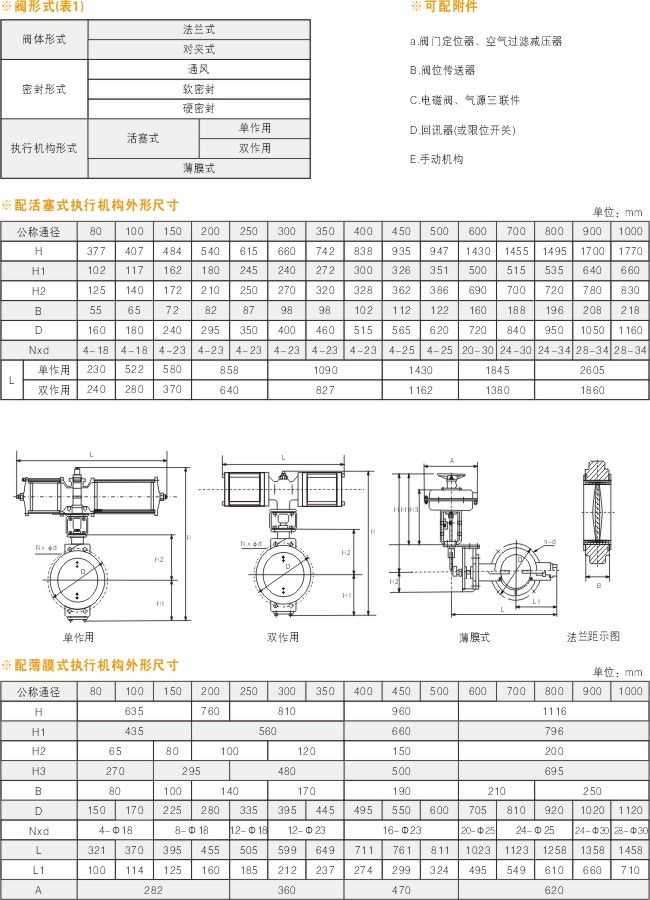

氣動調節蝶閥,智能氣動蝶閥相關產品尺寸圖:


|
聲明:【氣動調節蝶閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供,如何選擇適用的氣動調節蝶閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答! |
