高性能蝶閥 |
|
710C |
|
|
蝸輪傳動,電動,氣動 |
|
對夾式,法蘭式 |
|
|
雙偏心,三偏心 |
|
硬密封 |
|
|
150LB-2500LB |
|
2 |
|
|
鑄鋼,不銹鋼等 |
|
承質品牌 |
由于本產品蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。
高性能蝶閥其主要特點如下:
1、開啟力矩小,靈活方便,省力節能。
2、三維編心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
高性能蝶閥采用標準
設計標準 :GB/T12238-1989;JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
美標設計制造:API609、MSS SP-67、MSS SP-68
檢驗和試驗:API598
法蘭連接:ASME B16.5(NPS≤24)、ASME B16.47 B系列
對焊端:ASME B16.25
結構長度:API609
溫壓等級:ASME B16.34

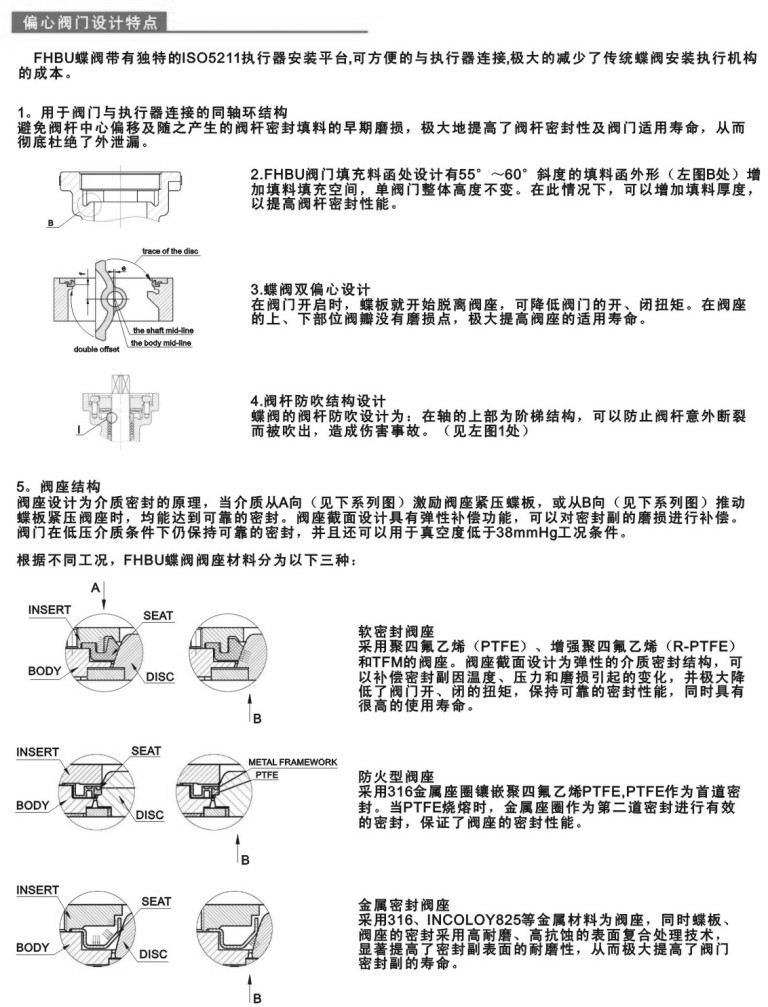

閥座密封
ANSI/FCI 70-2規定了控制閥的泄漏等級和試驗程序。其中VI級為最低泄漏等級。高性能對夾式蝶閥能達到MSS-SP61規定的無氣 泡密封,要高于VI級。
耐火閥座是考慮在火燒時需要有效關閉時使用的。是以金屬座圈鑲嵌PTFE, PTFE作為首道密封。當PTFE燒壞時,金屬座圈作為第二道密封進行有效的關閉。耐火閥座也適用于關鍵的或嚴峻的使用工況。帶耐火閥座的兩門按API607第4版和BS6755第二部分經過試驗并獲得認可。

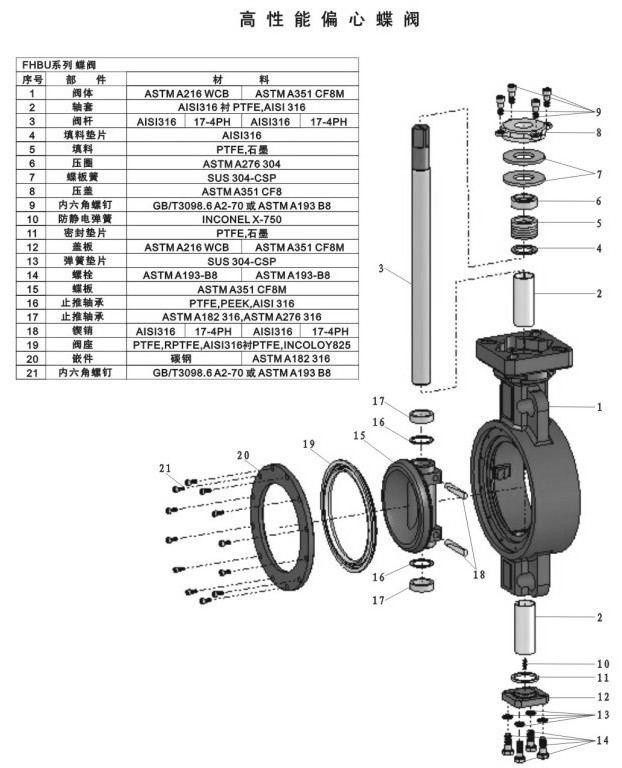

高性能蝶閥,雙偏心高性能蝶閥相關尺寸結構圖:
| 閥門系列 | 設計形式 | 壓力級 | 規格(in) | 適用溫度oC | 殼體材料 | 采用標準 |
| 815W系列 | 對夾式 | 150級 | 2-1/2"~30" |
-29~+260 (碳鋼閥體) -46~+260 (不銹鋼閥體) |
WCB碳鋼 CF8M 蒙乃爾 |
API 609 |
| 815L系列 | 凸耳式 | 2-1/2"~60" | ||||
| 830W系列 | 對夾式 | 300級 | 3"~24" | |||
| 830L系列 | 凸耳式 | 3"~36" | ||||
| 860W系列 | 對夾式 | 600級 | 3"~24" | |||
| 860L系列 | 凸耳式 | 3"~24" |



閥門應用行業
高性能蝶閥主要應用于下列行業:
工業設施、機械、天然氣等領域
高溫水、冷凝水
化工醫藥、食品生產
造紙業、造船業、發電設備、自動化設備
家庭用水、海水淡化等
|
聲明:【高性能蝶閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供,如何選擇適用的高性能蝶閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答! |
