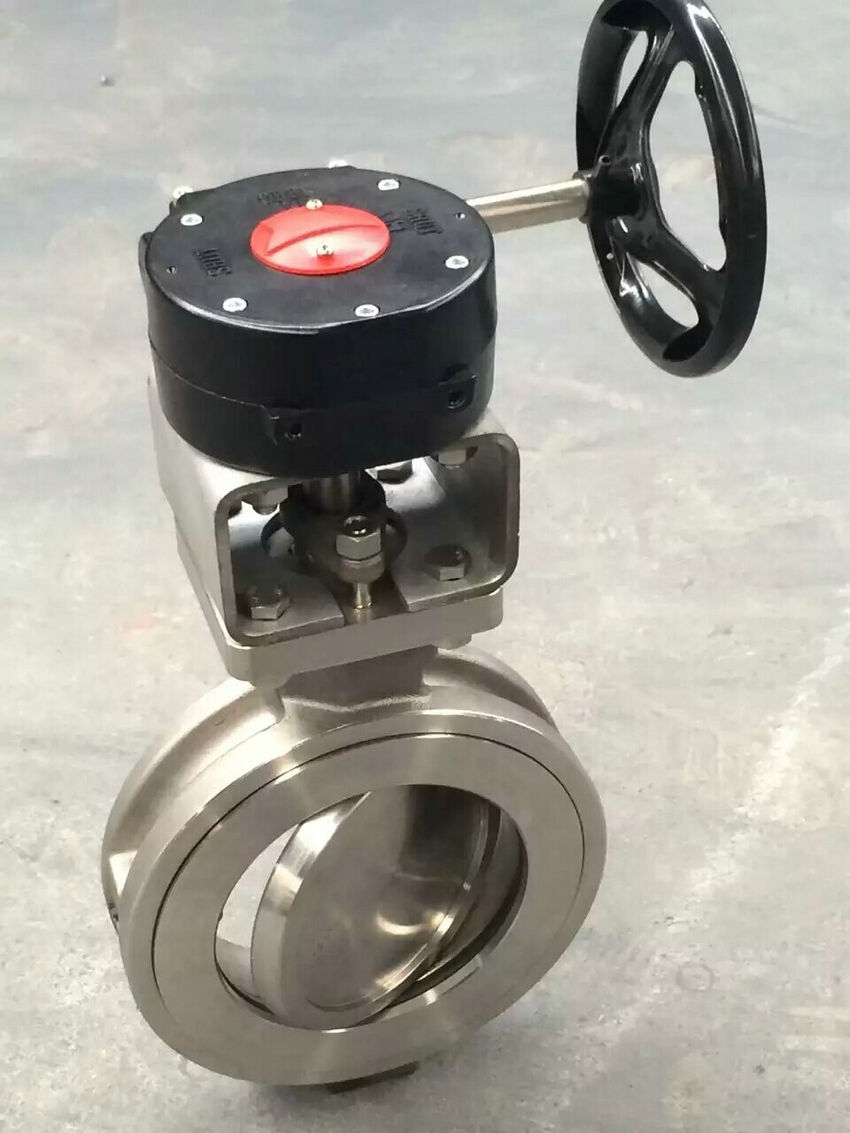

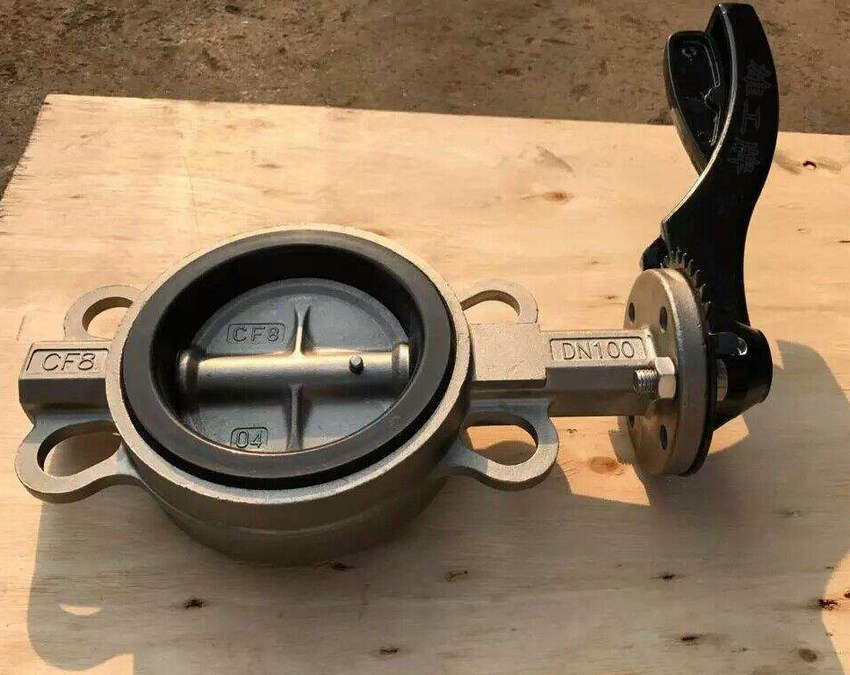

不銹鋼蝶閥 |
|
D71X,D371X,D71H,D371H |
|
|
手動,渦輪,電動,氣動 |
|
對夾式,法蘭式 |
|
|
中線,單偏心,雙偏心 |
|
軟密封 |
|
|
1.0Mpa-1.6Mpa |
|
DN50-2000 |
|
|
不銹鋼等 |
|
承質品牌 |
不銹鋼蝶閥概述:
對夾式蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。
1、小型輕便,容易拆裝及維修,并可有任意位置安裝。
2、結構簡單,緊湊,90°回轉啟閉迅速。
3、操作扭矩小,省力輕巧。
4、流量特性趨于直線,調節性能好。
5、啟閉試驗次數多達數萬次,壽命長。
6、達到完全密封,氣體試驗泄漏為零。
7、選擇不同零部件材質,可適用多種介質。

|
公稱通經DN(mm) |
對夾式50-300 |
法蘭式50~2000 |
|
|
公稱藥理PN(MPa) |
0.6 |
1.0 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
橡膠:-40~90氟橡膠:-20~200 |
||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
||
|
泄漏率 |
符合GB/T13927-92標準 |
||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
||
主要零件材料:
|
零件名稱 |
材料 |
|
閥體 |
304、WCB、QT450-10、HT200、HT250 |
|
蝶板 |
304、WCB、QT450-10、HT200、HT250 |
|
閥軸 |
2Cr13 |
|
密封圈 |
耐油橡膠 |
|
填料 |
柔性石墨 |
|
制造標準 |
GB/T 122387-89 |
|
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |

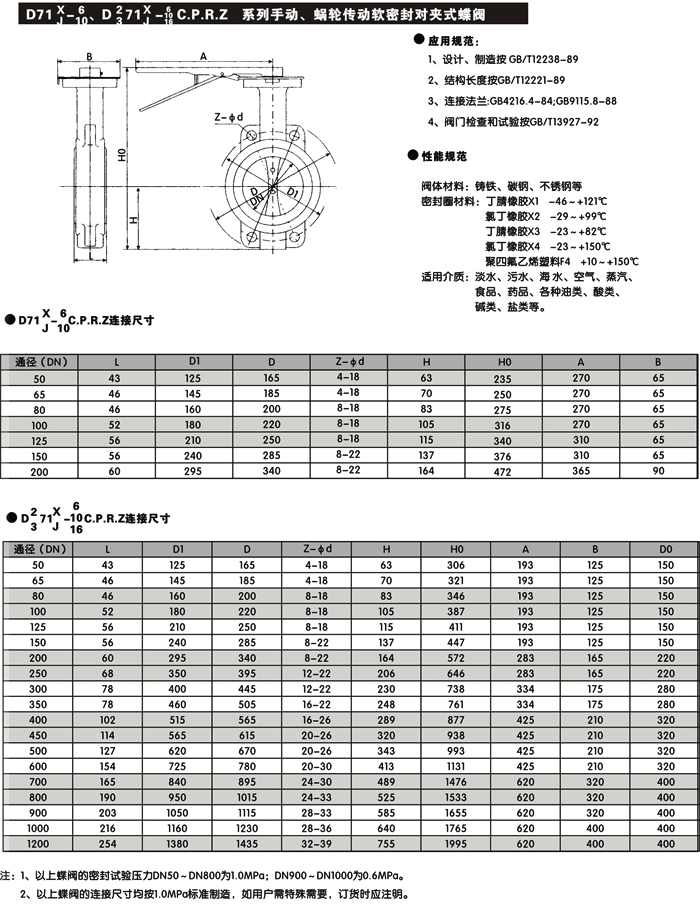

不銹鋼蝶閥,不銹鋼對夾式蝶閥尺寸結構圖:
