氣動兩片式球閥【工作原理】也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生 故障的機率。適用于輕工機械體積小空間窄的場合。
防火、防靜電設計
閥桿防爆出裝置
閥球上設計有壓力平衡孔
雙層閥桿填料與對壓碟型彈片裝置氣動兩片式球閥的啟閉件為一個球體。利用球體繞閥桿的軸線旋轉，實現開啟、關閉的目的。衛生級直通球閥在管道上主要用于切斷介質的流通。
氣動兩片式球閥,不銹鋼氣動兩片式球閥的主要特點是密封可靠，結構緊湊，易于操作和維修。此外，不銹鋼二片式內螺紋球閥的流體阻力最小，其阻力系數與同長度的管段相等。不銹鋼二片式內螺紋球閥在全開和全閉時，由于球體和閥座的密封面與介質隔離，因而高速通過閥門的介質不會對閥門密封面造成侵蝕。
按球體的結構形式來分類的屬于浮動球閥。所謂浮動球閥是指球體浮動的，由兩個閥座密封圈支承；關閉時，在介質壓力作用下，球體本身能產生一定的位移，并緊緊壓在出口端的密封圈上，保證出口端密封。
浮動球閥的結構簡單，密封性能良好。由于球體所承受的工作介質載荷全部傳給了出口端閥座密封圈，因此，這種結構只適用中、低壓場合。
氣動兩片式球閥尺寸規格說明書
|
|
氣動兩片式球閥 |
|
Q611F |
|
|
氣動 |
|
螺紋,焊接 |
|
|
直通式 |
|
軟密封,硬密封 |
|
|
1.6MPa-6.4MPa |
|
DN10-100 |
|
|
鑄鋼,不銹鋼等 |
|
承質品牌 |

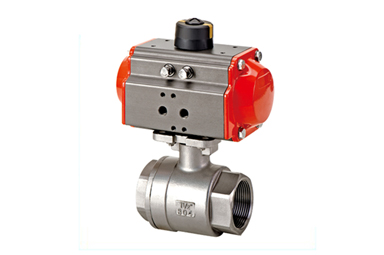

氣動兩片式球閥 Q611F 實物圖
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 閥體形式 | 二片是精鑄閥體 | |||||||||
| 連接形式 | 螺紋式、焊接式 | |||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||
| 密封填料 | PTFE、柔性石墨 | |||||||||
| 流量特性 | 近似快開型 | |||||||||
| 動作范圍 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) | |||||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | |||||||||
| 死區 | 帶定位器：小于全行程的2% | |||||||||
| 可調范圍 | 250：1 | |||||||||
| 配置執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 | |||||||||
| 控制方式 | 開關倆位控制、4-20mA模擬量控制 | |||||||||
| 執行器型號 | 單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70 |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |

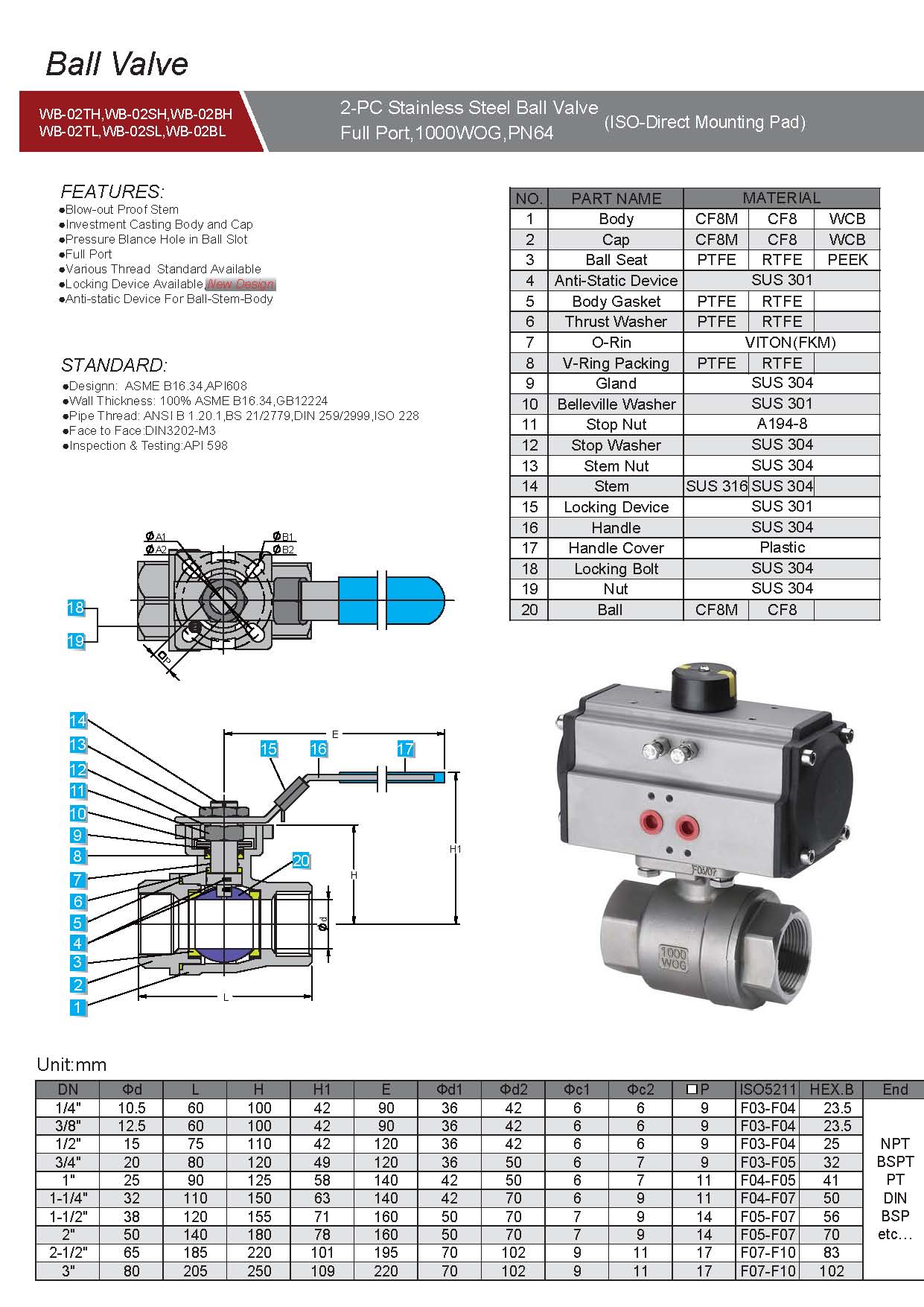

氣動兩片式球閥,不銹鋼氣動兩片式球閥尺寸圖:
|
聲明：【氣動兩片式球閥 Q611F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的氣動兩片式球閥 Q611F 產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
