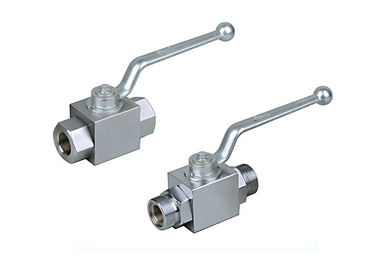

高壓球閥 YJZQ

欄目：公司動態發布時間：2021-09-11

高壓球閥,耐高壓球閥用于液壓機械設備液壓開關,天然氣,油等

高壓球閥,耐高壓球閥用于液壓機械設備液壓開關,天然氣,油等螺紋,焊接,法蘭連接：JB/T79、GB9112-9131 ANSI B 16.25 壓力溫度等級：ANSI B16.34 E101 試驗與檢驗：API598 E101 產品定義介紹： GB/T21465-2008《：（1）球體處特殊密封（防止內漏）：閥座填料：聚甲醛密封，優異的承受高壓性能，為適應低溫惡劣天氣，可在聚甲醛中加入一定比例二氧化錳，可使溫度范圍達到 -40～+200。防腐蝕金屬保護圈：在壓縮氣體行業，閥門在開啟時壓力非常高，尤其是壓縮天然氣，通常都含有雜質（天然氣在過濾后，雜質含量依然偏高），氣體在球閥流通的過程中，在高壓的作用下，氣體溫度會快速升高使聚甲醛閥體密封變軟，這使氣體中的雜質在高壓的沖擊下，很容易在通過閥體密封時，劃傷密封，并造成氣體泄漏。所以聚甲醛密封加上防腐蝕金屬保護圈的特殊設計，保證了在以上情況出現時，避免了氣體直接接觸聚甲醛閥體密封（氣體接觸的是上面的金屬密封），從而最大程度的保證了球閥的密封效果，防止內漏情況出現。

高壓球閥選型尺寸圖片說明書

產品名稱：	高壓球閥	產品型號：	YJZQ
驅動方式：	手動,電動,氣動	連接形式：	螺紋,焊接,法蘭
結構形式：	直通式	密封結構：	軟密封,硬密封
壓力范圍：	10MPa-50MPa	公稱通徑：	DN5-200
常用材質：	碳鋼,不銹鋼等	銘牌：	承質品牌

高壓球閥優點

1．流體阻力小，全通徑的球閥基本沒有流阻。
2．結構簡單、體積小、重量輕。
3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

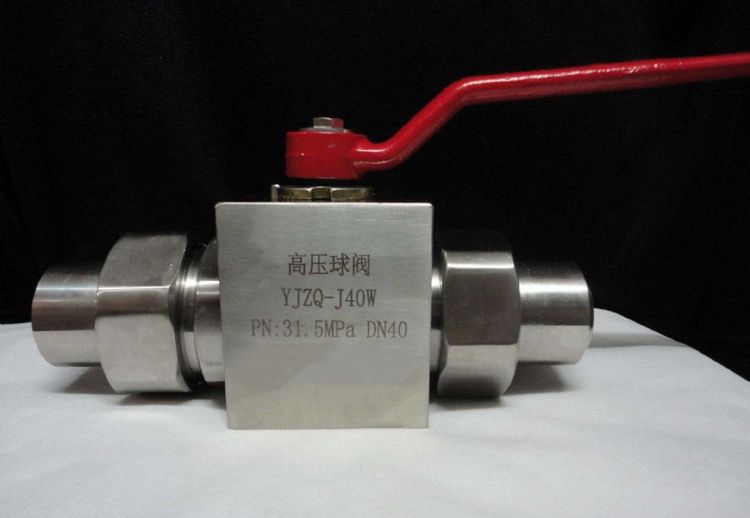

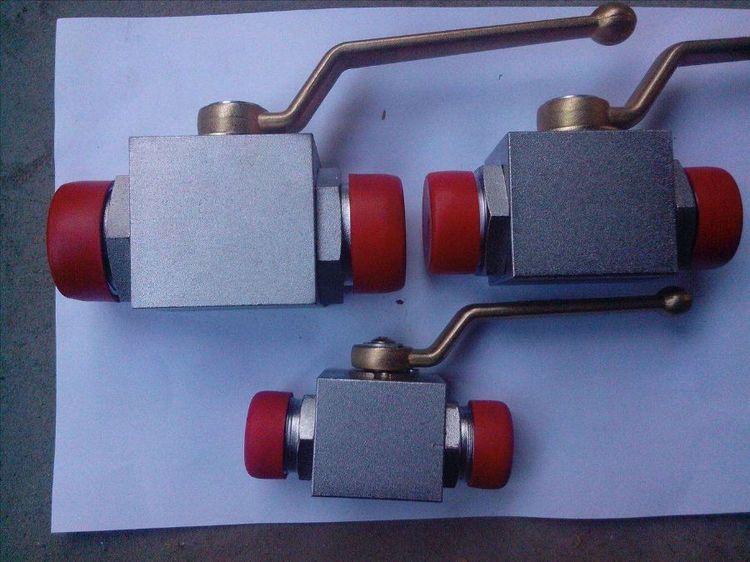

高壓球閥實物圖片

高壓球閥 YJZQ

高壓球閥系列將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。適用于：液壓系統、化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

內螺紋/對焊/承插焊）主要外形尺寸和連接尺寸：

公稱通徑	尺寸(mm)
公稱通徑	L	H	D	D1
10	90	76	32	3/8
15	90	76	32	1/2
20	100	81	38	3/4
25	115	92	45	1
32	130	114	55	11/4
40	150	125	65	11/2
50	170	144	75	2
注：對焊和承插式結構長度與內螺紋式長度相同

（法蘭）主要外表尺寸和連接尺寸：

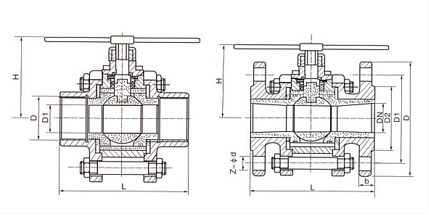

高壓球閥結構圖

公稱通徑		尺寸(mm)
公稱通徑		L		d1		L1		D	D1	D2	b	Z-Φd	H
mm	in	全通徑FP	縮徑RP	全通徑FP	縮徑RP	全通徑FP	縮徑RP	D	D1	D2	b	Z-Φd	QA41	QA341	QA641	QA941
15	1/2″	130	-	15	-	-	-	95	65	45	14	4-14	62	-	200	-
20	3/4″	140	-	20	-	-	-	105	75	55	14	4-14	68	-	204	-
25	1″	150	-	25	-	-	-	115	85	65	14	4-14	75	-	215	360
32	11/4″	165	-	32	-	-	-	135	100	78	16	4-14	85	-	240	390
40	11/2″	182	-	40		-	-	145	110	85	16	4-18	95	-	264	395
50	2″	200	-	50	-	-	-	160	125	100	16	4-18	110	-	360	472
65	21/2″	220	-	65	-	-	-	180	145	120	18	4-18	130	-	379	530
80	3″	250	283	80	65	-	-	195	160	135	20	4-18	155	-	452	580
100	4″	280	305	100	80	-	-	215	180	155	20	8-18	180	320	479	630
125	5″	320	381	125	100	-	-	245	210	185	22	8-18	250	380	646	710
150	6″	360	403	150	125	-	-	280	240	210	24	8-23	275	400	666	670
200	8″	400	419	200	150	-	-	335	295	265	26	12-23	330	450	615	825

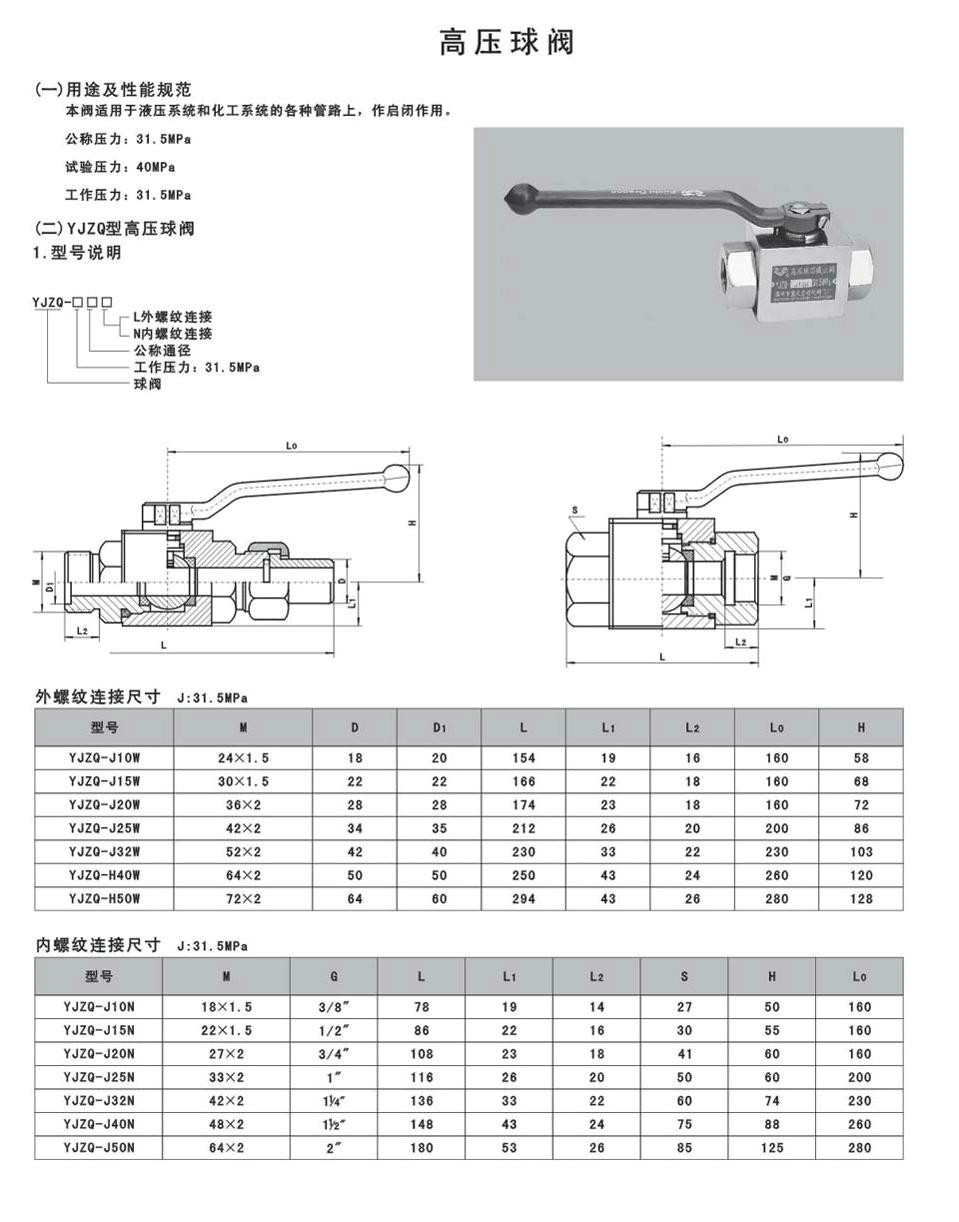

液壓高壓球閥結構圖與尺寸表

聲明：【高壓球閥 YJZQ】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的高壓球閥 YJZQ產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
