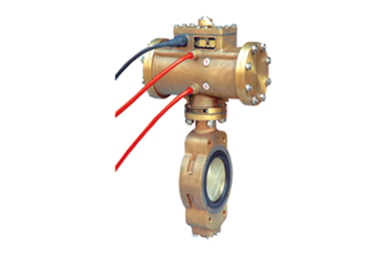

產品名稱：船用浸沒式氣動蝶閥
公稱通徑：DN80～300
上海承質閥門是生產船用浸沒式氣動蝶閥廠家，可提供各種蝶閥尺寸,規格型號,圖片,價格,圖紙。
船用青銅浸沒式氣動蝶閥，是氣動單元組合儀表中的執行單元，它來自調節儀表的信號，改變介質的切斷與流通，該產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良。因而廣泛應用于石油、化工、輕紡、食品、泡塑等各工業部門的生產過程自動控制和遠程控制交流中。
船用青銅浸沒式氣動蝶閥特點
船用青銅浸沒式氣動蝶閥，是氣動單元組合儀表中的執行單元，它來自調節儀表的信號，改變介質的切斷與流通，該產品操作力大，閥體設計新穎，流阻小，額定流量系數大，密封性能優良。
船用青銅浸沒式氣動蝶閥工作原理
船用青銅浸沒式氣動蝶閥是由執行機構(氣動、電動)與轉角型蝶閥體二部份組成，中間由支架相連而成。以GIQ型為例：執行機構是由雙氣路氣缸為主體，接受二位四通電磁閥控制輸出的(0.4～0.6MPa)氣源信號壓力為動力，通過控制元件改變氣流方向，執行氣缸驅動蝶閥作啟閉運動?？蓳煌牟馁|，及不同的執行機構分類，適用于-25～200℃的介質
船用青銅浸沒式氣動蝶閥 生產標準：國標GB/CB、日標JIS、美標ANSI、德標DIN、公稱壓力：5K、10K、16K、PN、6PN1、0PN16、ANSI150、LB300LB，公稱通徑DN50-DN1200，閥體材質：球墨鑄鐵QT450、鑄鋼ZG230-450、不銹鋼SUS、青銅BZ，閥板：不銹鋼SUS、青銅BZ，閥座：丁晴橡膠NBR，聚四氟乙烯：PTFE、三元乙丙橡膠EPDM、氟橡膠FKM。
船用青銅浸沒式氣動蝶閥采用標準
| 設計制造 | 連接法蘭 | 檢驗與試驗 |
|---|---|---|
| GB/T3036 | JB/T919 GB/T6070 CB/T64 | JB/T1079 JB/T6446 |
船用青銅浸沒式氣動蝶閥材料表
| 零件名稱 | 閥體和蝶板 | 構件 | 密封墊（閥體、蝶板） |
|---|---|---|---|
| 材料 | 鑄鐵，鑄鋼，不銹鋼，青銅 | 2Cr13 | 丁腈橡膠 |
| 不銹鋼，青銅 | 不銹鋼 | 丁腈橡膠/氟橡膠 |
船用青銅浸沒式氣動蝶閥結構圖與尺寸表
船用青銅浸沒式氣動蝶閥 船用閥門生產標準：國標GB/CB、日標JIS、美標ANSI、德標DIN、公稱壓力：5K、10K、16K、PN、6PN1、0PN16、ANSI150、LB300LB，公稱通徑DN50-DN1200，閥體材質：球墨鑄鐵QT450、鑄鋼ZG230-450、不銹鋼SUS、青銅BZ，閥板：不銹鋼SUS、青銅BZ，閥座：丁晴橡膠NBR，聚四氟乙烯：PTFE、三元乙丙橡膠EPDM、氟橡膠FKM。
