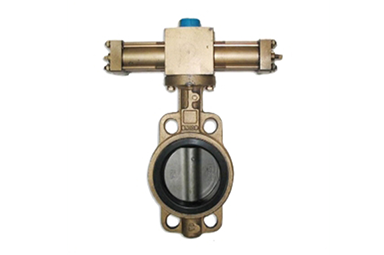

日標中心型液壓遙控蝶閥F7480
欄目：公司動態 發布時間：2021-10-12
上海承質閥門是生產日標中心型液壓遙控蝶閥F7480廠家，可提供各種蝶閥規格型號,圖片,價格,尺寸,圖紙。
產品名稱：日標中心型液壓遙控蝶閥
產品型號：F7480
公稱通徑：DN80～700
公稱壓力：0.6～1.6Mpa
上海承質閥門是生產日標中心型液壓遙控蝶閥F7480廠家，可提供各種蝶閥規格型號,圖片,價格,尺寸,圖紙。
船用日標中心型液壓遙控蝶閥F7480主要構件
主要由閥體、閥桿、液動頭、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。船用日標中心型液壓遙控蝶閥F7480工作原理
閥門液動裝置安裝在閥門主動軸上。閥門主動軸上用鍵固定了傳動花鍵, 曲柄(帶有外花鍵) 空套在主動軸上。在液壓系統正常工作時, 通過齒套, 傳動花鍵與曲柄連接。這樣液壓缸帶動曲柄, 曲柄上的花鍵利用齒套將力矩傳遞給傳動花鍵。因傳動花鍵又固定在主動軸上, 故主動軸旋轉并帶動閥門蝶板啟閉。
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標中心型液壓遙控蝶閥F7480性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
