美標止回閥H44H/H44W結構特點

1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。

日標止回閥H44H/H44W設計標準

設計和制造標準按照: JIS 2071；
結構長度按照: JIS 2002；
連接端尺寸按照：JIS 2212或可選；
檢驗和測試按照: JIS 2003；

壓力等級：10K-20K；
產品規格：2"-24"

美標止回閥H44H/H44W引用標準

設計與制造：API 6D
結構長度：ANSI B 16.10
法蘭標準：ANSI B 16.5a
對焊端尺寸：ANSI B 16.25
壓力檢驗：API 6D或API 598

壓力實驗

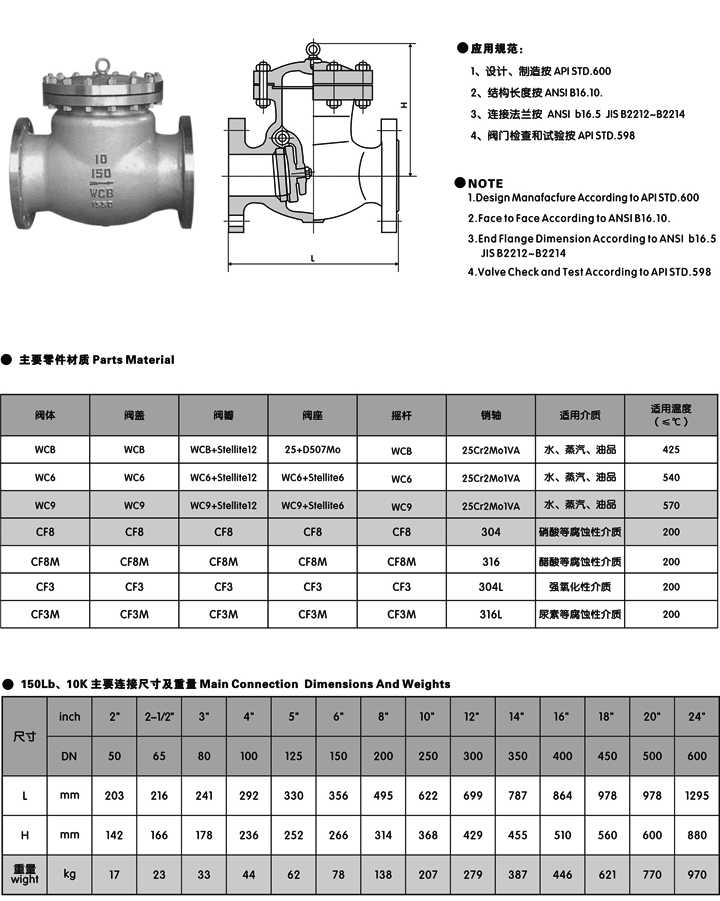

美標止回閥H44H/H44W主要構件材料表

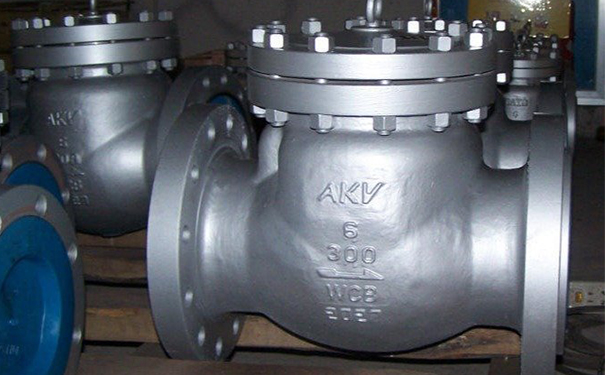

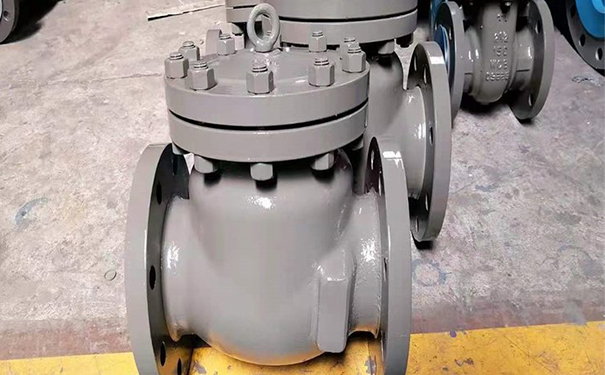

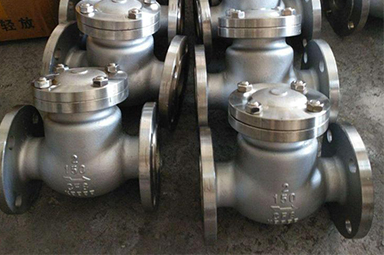

美標止回閥H44H/H44W實物圖

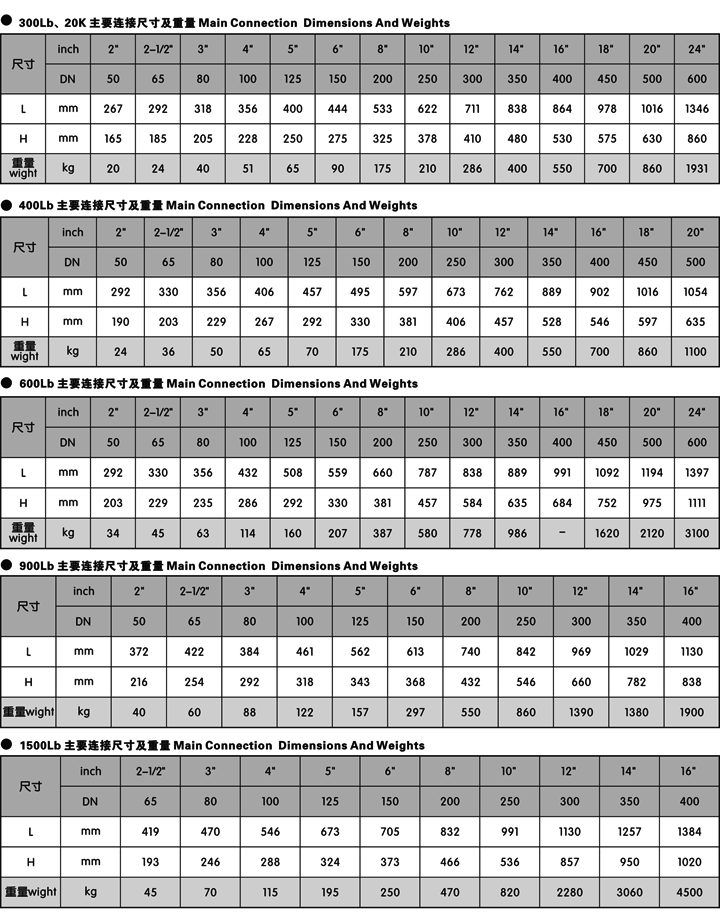

美標止回閥_(API,JIS,磅級)旋啟式止回閥結構圖與尺寸表
