止回閥三種結構類型

1、旋啟式止回閥
主要型號有H44F46與H74F46單瓣旋啟式系列和H76F46型雙瓣旋啟式系列，它們的閥瓣都是圍繞座外的（銷）軸旋轉啟、閉，防止介質倒流。

H44F46和H74F46型止回閥的特點是：（銷）軸與閥瓣設計為一體，全部襯FEP的（銷）軸鑲嵌在閥體與閥蓋之間形成的特殊凹槽內，啟閉靈活，密封可靠，另外，H72F46和H76F46弄止回閥的特點是：除了閥體、閥瓣外，復位彈簧也全部包襯了耐腐蝕的氟塑料，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證密封的可靠性。
2、升降立式止回閥
主要型號有H40F46型，H42F46和H72F46升降立式止回閥，其中H40F46是一種新型結構，閥瓣為球型，它們共同特點是襯氟閥瓣沿閥體通路軸線做升降運動。
3、升降式止回閥
主要型號有H41F46直通升降式止回閥，其結構特點是襯氟閥瓣垂直于閥體進、出口軸線任升降運動。

防腐襯氟止回閥Q41F46設計規范

   遵循GB/T 13932，GB12235，GB12236，API6D標準。

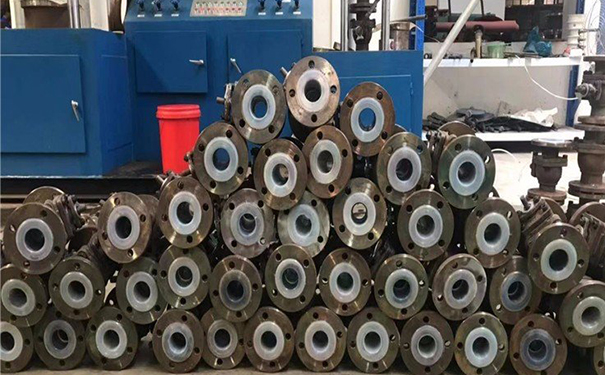

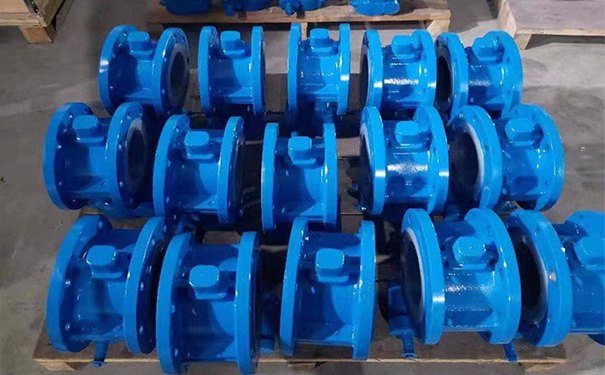

防腐襯氟止回閥Q41F46實物圖

襯氟止回閥_(襯氟塑料,內襯四氟,襯F46)止回閥主要零部件的材料

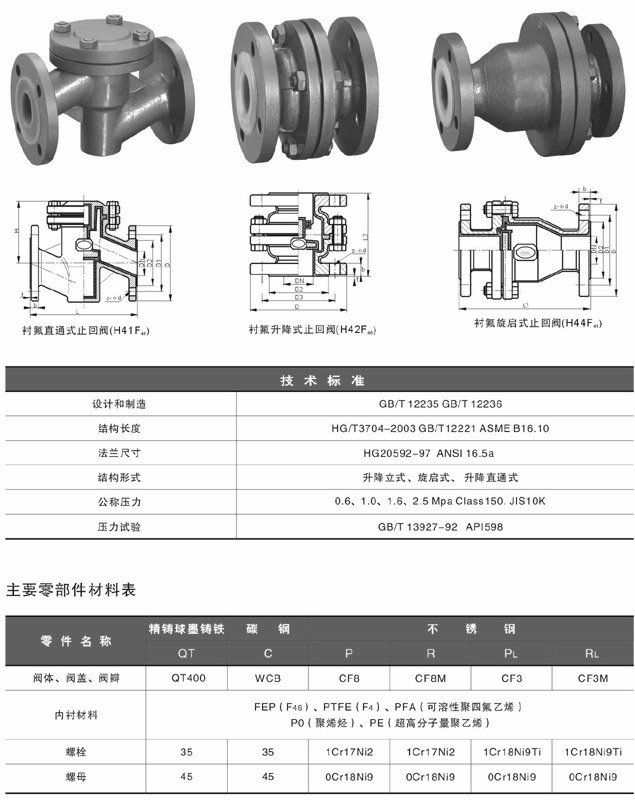

襯氟止回閥_(襯氟塑料,內襯四氟,襯F46)止回閥結構圖與尺寸表

聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的防腐襯氟止回閥Q41F46性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
